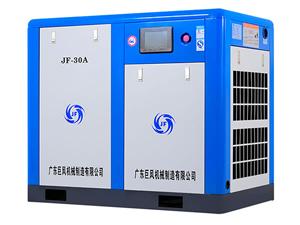

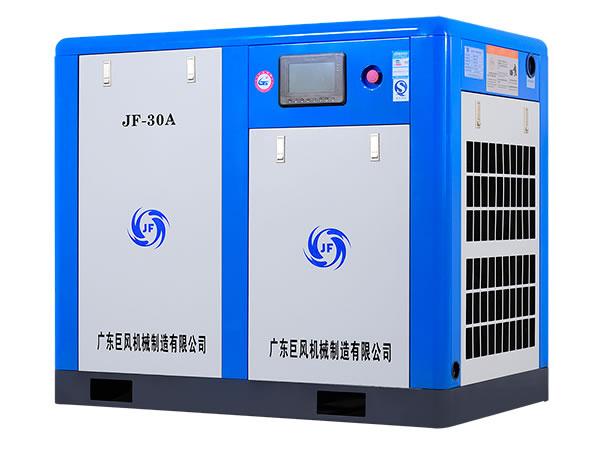

Máy nén khí trục vít quay

Máy nén khí trục vít quay
Máy nén trục vít quay, Máy nén khí, Máy nén khí công nghiệp

Thành phần của máy nén khí trục vít quay
1. Bộ trục vít kép
Áp dụng công nghệ trục vít GU của Đức với thiết kế trục vít kép bất đối xứng thế hệ ba, đầu khí vào hướng trục. Thiết kế bạc đạn NFK bền bỉ với tuổi thọ hơn 120,000 giờ.

2. Động cơ hiệu quả và đáng tin cậy
Sử dụng động cơ vận hành liên tục hiệu quả và đáng tin cậy, đạt tiêu chuẩn CE, chống rò rỉ IP23, cách điện lớp F.

3. Van chất lượng cao và đáng tin cậy
Hàng ngàn cuộc kiểm tra an toàn và độ tin cậy nhằm đảm bảo chất lượng và độ bền bỉ của van đầu vào, van áp suất tối thiểu, van tĩnh nhiệt, van an toàn.

4. Bộ lọc chất lượng cao
Áp dụng bộ tách dầu-khí, bộ lọc dầu, bộ lọc khí tự sản xuất, an toàn và đáng tin cậy. Bộ tách dầu-khí giúp tách lượng dầu ít hơn 3 PPM; Bộ lọc khí và bộ lọc dầu hiệu quả cao và tuổi thọ lâu.

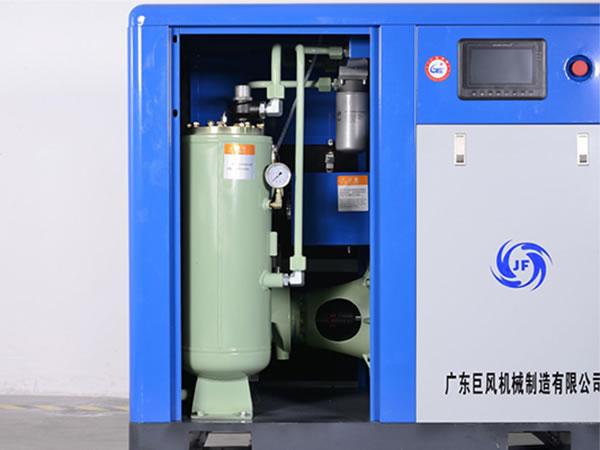

5. Bộ tách khí-dầu
Bộ tách khí-dầu thực hiện ba qua trình tách: ly tâm, động lực và lọc, giúp lượng dầu còn tồn lại ít hơn 3ppm.

Tách lần thứ nhất: Ly tâm
Hỗn hợp khí nén bên trong máy nén và dầu quay trong máy tách dưới lực ly tâm.

Tách lần thứ hai: Động lực
Sau khi tách ly tâm, hỗn hợp khí-dầu văng vào thành trong của bình khí-dầu, và chảy xuống đáy bình. Tại đáy, bộ lọc nam châm sẽ loại bỏ bột sắt và các phần kim loại nhỏ tồn đọng với khí, ngăn không gây xước bộ tách.

Tách lần thứ ba: Lọc
Áp dụng bộ tách khí-dầu dạng gấp nếp để tăng diện tích tách.
Với thân chính là sợi, bộ lọc xylanh thu phần dầu bôi trơn phun ra từ khí.

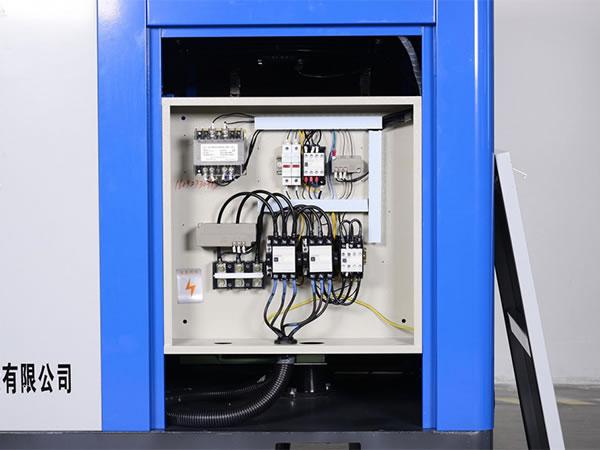

6. Bảng điều khiển cảm ứng vi tính LCD tiếng Anh/tiếng Trung
Hệ thống điều khiển máy nén khí trục vít áp dụng bộ điều khiển cảm ứng LCD tiếng Anh và tiếng Trung. Hỗ trợ điều khiển hàng loạt và từ xa. Cổng kết nối RS485, giao thức kết nối Modbus, có thể chọn cách kết nối khác.

1) Đặc trưng của bộ điều khiển vi tính
1. Màn cảm ứng LCD tiếng Anh và Trung;
2. Bảo vệ động cơ khỏi bị chập mạch, chuyển mạch, lệch pha, quá tải, không cân bằng;
3. Điều khiển chạy và ngừng động cơ;
4. Bảo vệ và đo lường bảo vệ đảo chiều máy nén;
5. Hiển thị và nhận biết nhiệt độ phức tạp;
6. Tự động điều chỉnh mức độ tải của máy nén, đảm bảo sự ổn định áp suất;
7. Điều khiển tại chỗ hoặc từ xa;
8. Điều khiển vận hành một máy hoặc nhiều máy;
9. Chức năng kết nối RS-485;
10. Điều khiển từ xa bằng điện thoại GPRS. (Tùy chọn)

2) Chức năng nhắc và cảnh báo của bộ điều khiển vi tính
1. Hiển thị cảnh báo thay bộ lọc khí;
2. Hiển thị cảnh báo thay bộ lọc dầu;
3. Hiển thị cảnh báo thay bộ tách khí-dầu;
4. Hiển thị cảnh báo thay dầu.

3) Bảo vệ an toàn của bộ điều khiển vi tính
1. Bảo vệ động cơ: bảo vệ động cơ máy nén khỏi chập mạch, chuyển mạch, lệch pha, quá tải, không cân bằng;
2. Bảo vệ chống nhiệt độ cao cho máy nén khí;
3. Bảo vệ đảo chiều máy nén;
4. Bảo vệ chống áp suất quá mức;
5. Bảo vệ với cảm biến nhiệt độ và áp suất;

Ứng dụng của máy nén khí trục vít
Máy nén khí Jufeng được sử dụng rộng rãi trong nhiều ngành công nghiệp trên toàn thế giới, bao gồm điện tử, điện, nước, bảo vệ môi trường, dầu khí, hóa chất, khai thác mỏ, luyện kim, dược phẩm, thực phẩm, hàng không, đóng tàu, quân đội, nghiên cứu khoa học, gỗ, dệt nhuộm, in ấn, kính, xây dựng, vật liệu xây dựng và nhiều lĩnh vực khác.

Máy nén khí có thể chia thành 3 cấp: cấp tiêu dùng, cấp chuyên dụng và cấp công nghiệp.
• Máy nén khí cấp tiêu dùng có thể diễn tả như model một cấp hay máy kiểu bánh kếp. Chúng được dùng trong gia đình như bơm lốp, các sản phẩm thổi khí và vài công cụ khí tải nhỏ như dập ghim hay súng bắn đinh ghim.
• Máy nén khí cấp chuyên dụng mang lại nhiều khí nén và công suất cao hơn. Chúng có thể là model kiểu pittong hai cấp hoặc model vít quay và cung cấp năng lượng nhiều hơn để chạy vài công cụ khí cùng lúc hoặc gián đoạn.
• Máy nén khí cấp công nghiệp là con ngựa chiến của xưởng sản xuất hoặc là nguồn cấp năng lượng đáng tin cậy cho khoan dầu. Chúng được thiết kế để cung cấp lượng khí nén ổn định trong thời gian dài và có thể tạo dao động ổn định sử dụng trong nhiều xưởng sản xuất. Các máy nén này được chế tạo với các thành phần chất lượng cao giúp thích nghi với môi trường, cải thiện hiệu quả năng lượng và đáng tin cậy.

Các chú ý phòng ngừa cho máy nén khí
1. Công suất tiêu chuẩn: 380V/50HZ/3PH, 415V/220V/60HZ và điện áp khác có thể được tùy chỉnh theo yêu cầu.
2. Phương thức khởi động: khởi động trục tiếp 10A hoặc thấp hơn, khởi động sao-delta 15A hoặc cao hơn.
3. Nhiệt độ môi trường: -5℃-45℃;
4. Phương thức dẫn động: Dẫn động dây curoa / Dẫn động trực tiếp.
5. Vui lòng yêu cầu áp suất tùy chỉnh lên tới 16 bar
6. Công ty có thể cải thiện sản phẩm và điều chỉnh thông số cải thiện thiết kế mà không cần báo trước.

Bảo trì:
Bảo trì lần thứ nhất: Sau 500 giờ vận hành
Bảo trì lần hai và các lần sau: Sau mỗi 2000 tới 5000 giờ vận hành

Thông số kỹ thuật
Máy nén khí dẫn động dây curoa
Model Công suất FAD (m³/phút) Áp suất (Mpa) Kích thước L*W*H Trọng lượng (kg) Độ ồn Đường kính ống đầu ra
JF-7.5A 5.5kw 0.85 0.7 800×720×950 240kg 62±2 G1/2"
0.78 0.8
0.65 1
0.55 1.2
0.48 1.3
JF-10A 7.5kw 1.2 0.7 800×720×950 250 kg 64±2 G1/2"
1.1 0.8
0.9 1
0.75 1.2
0.65 1.3
JF-15A 1.65 0.7 950×800×1160 350 kg 66±2 G3/4"
1.5 0.8
11kw 1.3 1
1.1 1.2
1 1.3
JF-20A 15kw 2.5 0.7 950×800×1160 400 kg 67±2 G3/4"
2.3 0.8
2.1 1
1.9 1.2
1.7 1.3
JF-25A 18.5kw 3.2 0.7 1150×900×1380 550 kg 69±2 G1"
3 0.8
2.7 1
2.4 1.2
2.1 1.3
JF-30A 22kw 3.8 0.7 1150×900×1380 600 kg 69±2 G1"
3.6 0.8
3.2 1
2.7 1.2
2.3 1.3
JF-40A 30kw 5.3 0.7 1150×900×1380 650 kg 71±2 G1"
5 0.8
4.5 1
4 1.2
3.6 1.3
JF-50A 37kw 6.8 0.7 1320×1000×1500 800 kg 72±2 G11/2"
6.2 0.8
5.6 1
5 1.2
4.5 1.3
JF-60A 45kw 7.4 0.7 1320×1000×1500 900 kg 73±2 G11/2"
7 0.8
6.2 1
5.6 1.2
5 1.3
JF-75A 55kw 10 0.7 1600×1170×1580 1300 kg 74±2 G11/2"
9.2 0.8
8.5 1
7.6 1.2
6.9 1.3
Máy nén khí dẫn động trực tiếp
Model Công suất FAD (m³/phút) Áp suất (Mpa) Kích thước (L*W*H) Trọng lượng (kg) RPM Độ ồn Đường kính ống đầu ra
JF-10AZ 7.5kw 1.2 0.7 1000×700×900 210kg 1470 65±2 G1/2"
1.1 0.8
1.7 0.5
JF-15AZ 11kw 1.8 0.7 1050×750×1000 380kg 2920 67±2 G3/4"
1.7 0.8
2.5 0.5
JF-20AZ 15kw 2.4 0.7 400kg 67±2 G3/4"
2.3 0.8
1.8 1
1.7 1.2
3.2 0.5
JF-25AZ 18.5kw 3.2 0.7 1380×850×1160 510kg 2940 69±2 G1"
3 0.8
2.6 1
2.5 1.2
JF-30AZ 3.9 0.5 70±2 G1"
22kw 3.8 0.7 520kg
3.6 0.8
3.1 1
2.9 1.2
JF-40AZ 5.3 0.5 1380×850×1160 610kg
30kw 5.2 0.7 2950 72±2 G1"
5 0.8
4.2 1
4 1.2
JF-50AZ 6.8 0.5 1500×1000×1320 750kg 72±2 G11/2 "
37kw 6.7 0.7
6.2 0.8
5.2 1
5 1.2
JF-60AZ 7.4 0.5 1500×1000×1320 760kg 74±2 G11/2 "
45kw 7.4 0.7
7 0.8
6.3 1
6 1.2
JF-75AZ 10.1 0.5 1900×1250×1600 1200kg 2970 76±2 G2"
55kw 10 0.7
9.6 0.8
8 1
7.6 1.2
JF100AZ 13.5 0.4 2000×1250×1670 1350kg 76±2 G2"
13.4 0.5
75kw 13.4 0.7
12.6 0.8
11 1
10.5 1.2
JF-120AZ 75kw 16.4 0.4 1570kg 2970 78±2 G2"
16.2 0.5
90kw 16 0.7
15 0.8
13 1
12.5 1.2
JF-150AZ 75kw 21.2 0.4 2500×1470×1840 2150kg 78±2 G21/2 "
90kw 21.1 0.5
110kw 21 0.7
19.8 0.8
17 1
16.4 1.2
JF-175AZ 90 kw 24.8 0.4 2500×1470×1840 2190kg 2970 78±2 G21/2 "
110 kw 24.6 0.5
132 kw 24.5 0.7
23.2 0.8
20 1
19.4 1.2
JF-200AZ 110 kw 29 0.4 3000×1600×1840 2650kg 81±2 G21/2 "
132 kw 28.7 0.5
160kw 28.7 0.7
27.6 0.8
23.5 1
22.8 1.2
JF-250AZ 132kw 32.5 0.4 3000×1600×1840 2720kg 2975 81±2 G21/2 "
160kw 32.2 0.5
185kw 32 0.7
30.4 0.8
27.4 1
26.8 1.2
JF-300AZ 160kw 36.5 0.4 3200×1980×2150 4150kg 84±2 G3" /DN100
185kw 36.2 0.5
220kw 36 0.7
34.3 0.8
30 1
29.2 1.2
JF-350AZ 185kw 42.8 0.4 3200×1980×2150 4500kg 2980 84±2 G3" /DN100
220kw 42.4 0.5
250kw 42 0.7
40.5 0.8
36.2 1
35.5 1.2
JF-430AZ 220kw 52 0.4 3800×2000×2050 86±2 G3" /DN110
250kw 51.3 0.5
315kw 51 0.7
50.2 0.8
41.5 1
40.5 1.2
JF-480AZ 315kw 66 0.5 3800×2000×2050 2980 84±2 DN125
355kw 65.2 0.7
62 0.8
54.5 1
46.8 1.2
JF-540WZ 400kw 73.5 0.7 3500×2000×2050 84±2 DN150
72 0.8
63.1 1
54.2 1.2
