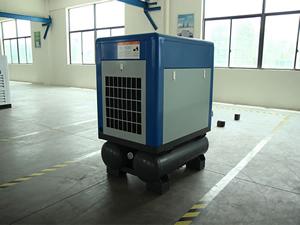

Máy nén khí trục vít gắn bình khí

Máy nén khí trục vít quay gắn bình
Máy nén khí gắn bình, Máy sấy khí nén, Thiết bị xử lý khí nén, Sấy khí nén
Máy nén khí trục vít gắn bình 2 trong 1 này được đặc trưng bởi tính khả dụng cao và chiếm ít không gian.

Thành phần của Máy nén khí trục vít quay gắn bình
1. Bộ trục vít kép
Áp dụng công nghệ trục vít GU của Đức với thiết kế trục vít kép bất đối xứng thế hệ ba, đầu khí vào hướng trục. Thiết kế bạc đạn NFK bền bỉ với tuổi thọ hơn 120,000 giờ.

2. Động cơ hiệu quả và đáng tin cậy
Sử dụng động cơ vận hành liên tục hiệu quả và đáng tin cậy, đạt tiêu chuẩn CE, chống rò rỉ IP23, cách điện lớp F.

3. Van chất lượng cao và đáng tin cậy
Hàng ngàn cuộc kiểm tra an toàn và độ tin cậy nhằm đảm bảo chất lượng và độ bền bỉ của van đầu vào, van áp suất tối thiểu, van tĩnh nhiệt, van an toàn.

4. Bộ lọc chất lượng cao
Áp dụng bộ tách dầu-khí, bộ lọc dầu, bộ lọc khí tự sản xuất, an toàn và đáng tin cậy. Bộ tách dầu-khí giúp tách lượng dầu ít hơn 3 PPM; Bộ lọc khí và bộ lọc dầu hiệu quả cao và tuổi thọ lâu.

5. Bộ tách khí-dầu
Bộ tách khí-dầu thực hiện ba qua trình tách: ly tâm, động lực và lọc, giúp lượng dầu còn tồn lại ít hơn 3ppm.

Tách lần thứ nhất: Ly tâm
Hỗn hợp khí nén bên trong máy nén và dầu quay trong máy tách dưới lực ly tâm.

Tách lần thứ hai: Động lực
Sau khi tách ly tâm, hỗn hợp khí-dầu văng vào thành trong của bình khí-dầu, và chảy xuống đáy bình. Tại đáy, bộ lọc nam châm sẽ loại bỏ bột sắt và các phần kim loại nhỏ tồn đọng với khí, ngăn không gây xước bộ tách.

Tách lần thứ ba: Lọc
Áp dụng bộ tách khí-dầu dạng gấp nếp để tăng diện tích tách.
Với thân chính là sợi, bộ lọc xylanh thu phần dầu bôi trơn phun ra từ khí.

6. Bảng điều khiển cảm ứng vi tính LCD tiếng Anh/tiếng Trung
Hệ thống điều khiển máy nén khí trục vít áp dụng bộ điều khiển cảm ứng LCD tiếng Anh và tiếng Trung. Hỗ trợ điều khiển hàng loạt và từ xa. Cổng kết nối RS485, giao thức kết nối Modbus, có thể chọn cách kết nối khác.

1) Đặc trưng của bộ điều khiển vi tính
1. Màn cảm ứng LCD tiếng Anh và Trung;
2. Bảo vệ động cơ khỏi bị chập mạch, chuyển mạch, lệch pha, quá tải, không cân bằng;
3. Điều khiển chạy và ngừng động cơ;
4. Bảo vệ và đo lường bảo vệ đảo chiều máy nén;
5. Hiển thị và nhận biết nhiệt độ phức tạp;
6. Tự động điều chỉnh mức độ tải của máy nén, đảm bảo sự ổn định áp suất;
7. Điều khiển tại chỗ hoặc từ xa;
8. Điều khiển vận hành một máy hoặc nhiều máy;
9. Chức năng kết nối RS-485;
10. Điều khiển từ xa bằng điện thoại GPRS. (Tùy chọn)

2) Chức năng nhắc và cảnh báo của bộ điều khiển vi tính
1. Hiển thị cảnh báo thay bộ lọc khí;
2. Hiển thị cảnh báo thay bộ lọc dầu;
3. Hiển thị cảnh báo thay bộ tách khí-dầu;
4. Hiển thị cảnh báo thay dầu.

3) Bảo vệ an toàn của bộ điều khiển vi tính
1. Bảo vệ động cơ: bảo vệ động cơ máy nén khỏi chập mạch, chuyển mạch, lệch pha, quá tải, không cân bằng;
2. Bảo vệ chống nhiệt độ cao cho máy nén khí;
3. Bảo vệ đảo chiều máy nén;
4. Bảo vệ chống áp suất quá mức;
5. Bảo vệ với cảm biến nhiệt độ và áp suất;

Ứng dụng của Máy nén khí trục vít quay gắn bình
Máy nén khí Jufeng được sử dụng rộng rãi trong nhiều ngành công nghiệp trên toàn thế giới, bao gồm điện tử, điện, nước, bảo vệ môi trường, dầu khí, hóa chất, khai thác mỏ, luyện kim, dược phẩm, thực phẩm, hàng không, đóng tàu, quân đội, nghiên cứu khoa học, gỗ, dệt nhuộm, in ấn, kính, xây dựng, vật liệu xây dựng và nhiều lĩnh vực khác.

Máy nén khí có thể chia thành 3 cấp: cấp tiêu dùng, cấp chuyên dụng và cấp công nghiệp.
• Máy nén khí cấp tiêu dùng có thể diễn tả như model một cấp hay máy kiểu bánh kếp. Chúng được dùng trong gia đình như bơm lốp, các sản phẩm thổi khí và vài công cụ khí tải nhỏ như dập ghim hay súng bắn đinh ghim.
• Máy nén khí cấp chuyên dụng mang lại nhiều khí nén và công suất cao hơn. Chúng có thể là model kiểu pittong hai cấp hoặc model vít quay và cung cấp năng lượng nhiều hơn để chạy vài công cụ khí cùng lúc hoặc gián đoạn.
• Máy nén khí cấp công nghiệp là con ngựa chiến của xưởng sản xuất hoặc là nguồn cấp năng lượng đáng tin cậy cho khoan dầu. Chúng được thiết kế để cung cấp lượng khí nén ổn định trong thời gian dài và có thể tạo dao động ổn định sử dụng trong nhiều xưởng sản xuất. Các máy nén này được chế tạo với các thành phần chất lượng cao giúp thích nghi với môi trường, cải thiện hiệu quả năng lượng và đáng tin cậy.

Các chú ý phòng ngừa cho máy nén khí
1. Công suất tiêu chuẩn: 380V/50HZ/3PH, 415V/220V/60HZ và điện áp khác có thể được tùy chỉnh theo yêu cầu.
2. Phương thức khởi động: khởi động trục tiếp 10A hoặc thấp hơn, khởi động sao-delta 15A hoặc cao hơn.
3. Nhiệt độ môi trường: -5℃-45℃;
4. Phương thức dẫn động: Dẫn động dây curoa / Dẫn động trực tiếp.
5. Vui lòng yêu cầu áp suất tùy chỉnh lên tới 16 bar
6. Công ty có thể cải thiện sản phẩm và điều chỉnh thông số cải thiện thiết kế mà không cần báo trước.

Bảo trì:
Bảo trì lần thứ nhất: Sau 500 giờ vận hành
Bảo trì lần hai và các lần sau: Sau mỗi 2000 tới 5000 giờ vận hành

Thông số kỹ thuật
JF-10AT JF-15AT JF-20AT /td>
Áp suất xả 0.8 Mpa Áp suất xả 0.8 Mpa Áp suất xả 0.8 Mpa
Lượng khí chuyển tự do 1.05 m³/phút Lượng khí chuyển tự do 1.52 m³/phút Lượng khí chuyển tự do 2.3 m³/phút
Phương thức làm mát Làm mát bằng khí Phương thức làm mát Làm mát bằng khí Phương thức làm mát Làm mát bằng khí
Nhiệt độ đầu ra Nhiệt độ môi trường + 12 ℃ Nhiệt độ đầu ra Nhiệt độ môi trường + 12 ℃ Nhiệt độ đầu ra Nhiệt độ môi trường + 12 ℃
Công suất động cơ 7.5 kw Công suất động cơ 11 kw Công suất động cơ 15 kw
Động cơ RPM 1470 vòng/ph Động cơ RPM 2900 vòng/ph Động cơ RPM 2920 vòng/ph
Công suất 380V / 3PH / 50HZ Công suất 380V / 3PH / 50HZ Công suất 380V / 3PH / 50HZ
Phương thức khởi động Khởi động trực tiếp Phương thức khởi động Y-Δ start Phương thức khởi động Y-Δ start
Cách điện Lớp F Cách điện Lớp F Cách điện Lớp F
Bảo vệ đầu vào IP54 Bảo vệ đầu vào IP23/IP54 Bảo vệ đầu vào IP 23/54
Nhiệt độ môi trường -5 ~ 42 ℃ Nhiệt độ môi trường -5 ~ 45 ℃ Nhiệt độ môi trường -5 ~ 45 ℃
Phương thức dẫn động Dẫn động trực tiếp Phương thức dẫn động Dẫn động trực tiếp Phương thức dẫn động Dẫn động trực tiếp
Độ ồn 62±2dB(A) Độ ồn 62±2dB(A) Độ ồn 64±2dB(A)
Lưu lượng dầu ≤3ppm Lưu lượng dầu ≤3ppm Lưu lượng dầu ≤3ppm
Dung tích dầu 4.5L Dung tích dầu 9L Dung tích dầu 9L
Bình khí 65L/bình Bình khí 72.5L/bình Bình khí 75L/bình
Đường kính đầu khí ra G1/2" Đường kính đầu khí ra G3/4" Đường kính đầu khí ra G3/4"
Trọng lượng 275kg Trọng lượng 450kg Trọng lượng 480kg
Kích thước 1000*700*1270 mm Kích thước 1050*750*1400 mm Kích thước 1050*750*1380 mm
